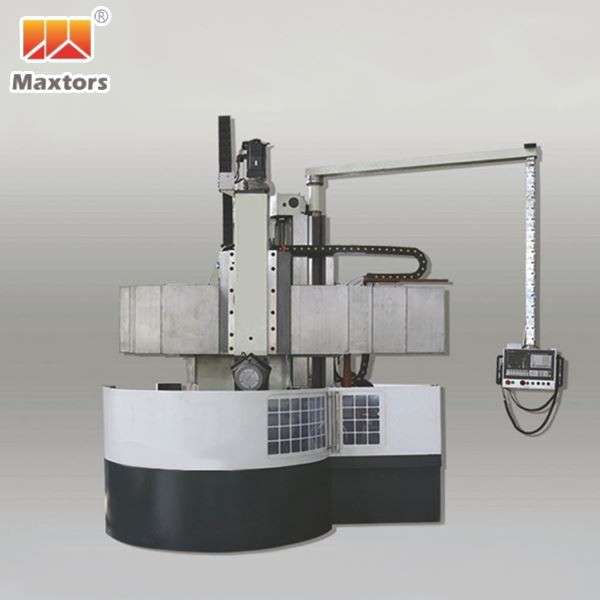

Κάθετο κέντρο στροφής
Η εργαλειομηχανή είναι κατάλληλη για την επεξεργασία μεγάλων και λεπτών και βαριών ακανόνιστων τεμαχίων. Δεν υπάρχει σφάλμα στρογγυλότητας του τεμαχίου εργασίας λόγω βάρους αδράνειας
Κάθετο κέντρο στροφής
Διατίθεται επίσης κέντρο κάθετου φρεζαρίσματος CNC
Περίληψη μηχανής:
Η εργαλειομηχανή έχει διαφορετικά μεγέθη, η διάμετρος στροφής μπορεί να προσαρμοστεί, συνήθως το μέγεθος διαμέτρου στροφής 1250~2000 mm, είναι κατάλληλο για επεξεργασία διαφορετικού μεγέθους, λεπτού και βαριού ακανόνιστου τεμαχίου εργασίας
Δομή και χαρακτηριστικό:
Στήλη
1. Η στήλη μηχανής υιοθετεί το βελτιστοποιημένο σχέδιο της δομής κιβωτίων, τη λογική διάταξη των ενισχυτικών νευρώσεων, με την καλή θερμική σταθερότητα, την υψηλή αντοχή και την καλή ακαμψία.
2. Οι ράγες οδηγών στηλών αλέθονται μετά το σβήσιμο για να βελτιωθεί η αντοχή στη φθορά και να παραταθεί η διάρκεια ζωής. Η ράγα οδήγησης προστατεύεται από στεγανοποιητικό κάλυμμα από ανοξείδωτο χάλυβα για μείωση του ρυθμού διάβρωσης.
Τραπέζι εργασίας
1. Η βάση του τραπεζιού εργασίας είναι κατασκευασμένη από χυτοσίδηρο υψηλής αντοχής και ακαμψίας για τη βελτίωση της σταθερότητας και της απορρόφησης κραδασμών. Η μοναδική δομή θερμικής συμμετρίας υπερνικά την επίδραση της αύξησης της θερμοκρασίας της ατράκτου στην ακρίβεια μηχανικής κατεργασίας.
2. Άξονας με κωδικοποιητή για την πραγματοποίηση σταθερής γραμμικής κοπής ταχύτητας
3. Ο πάγκος εργασίας και η βάση του πάγκου εργασίας διαχωρίζονται από τον κινητήρα, ο οποίος κινείται από τον ιμάντα V, το μέγιστο. Το όριο κραδασμών μειώνει τη θέρμανση του κινητήρα και επηρεάζει άμεσα την ακρίβεια της κατεργασίας.
Προσδιορισμός προϊόντος
Είδη | Μονάδα | VCK5112 | VCK5116 | VCK5120 |
Μέγιστη διάμετρος στροφής | χιλ. | 1250 | 1600 | 2000 |
Μέγ. Ύψος τεμαχίων | χιλ. | 1000 | 1000 | 1250 |
Μέγ. Φόρτωση | T | 3.2 | 5 | 8 |
Διάμετρος τραπεζιού | χιλ. | 1000 | 1400 | 1800 |
Μετατοπίσεις ταχύτητας τραπεζιού εργασίας | 16 (ⅡStepless,Stepless) | 16 (ⅡStepless,Stepless) | 16 (ⅡStepless,Stepless) | |
Εύρος ταχύτητας τραπεζιού εργασίας | R/min | 6.3~200(6~200) | 5~160(5~160) | 2.5~150(2.5~150) |
Μέγιστη λειτουργική ροπή | KN*m | 17.5(18) | 25(16) | 32(25) |
Μέγιστη δύναμη κοπής κάθετου στύλου εργαλείων | ΚΝ | 20(16) | 25(18) | 25(18) |
Οριζόντια διαδρομή του Vertical Tool Post | χιλ. | -20~700 | -20~915 | -20~1115 |
Κάθετη διαδρομή του Vertical Tool Post | mm/min | 650 | 800 | 800 |
Εύρος τροφοδοσίας κάθετης θέσης εργαλείου | mm/min | 0.1~2000 | 0.1~2000 | 0.1~2000 |
Ταχεία τροφοδοσία της κατακόρυφης ανάρτησης εργαλείων | χιλ. | 10000 | 10000 | 10000 |
Ταξίδι Crossbeam | χιλ. | 650 | 650 | 890 |
Μέγεθος ενότητας γραμμής εργαλείων | χιλ. | 32×40 | 32×40 | 32×40 |
Κινητήρας ατράκτου | KW | AC:22(DC:37) | AC0 (DC:55) | AC7 (DC:55) |
Post Electric Tool | χιλ. | 320×320 | 320×320 | 320×320 |
Βάρος μηχανής (Περίπου) | T | 8 | 12 | 17 |
1. Πώς κάνετε τον ποιοτικό έλεγχο;
Η MAXTORS CNC αναπτύσσει και εφαρμόζει αυστηρά πρότυπα εσωτερικού ελέγχου διαχείρισης ποιότητας για την επίτευξη στενής παρακολούθησης ολόκληρης της διαδικασίας σχεδιασμού και κατασκευής εργαλειομηχανών. 45 στοιχεία επιθεώρησης και δοκιμής, 632 σημεία ελέγχου ποιότητας, 48-ωριαία δοκιμή επεξεργασίας φορτίου πλήρους διαδρομής υψηλής ταχύτητας. Το γερμανικό όργανο μέτρησης τριών συντεταγμένων ZEISS, το βρετανικό συμβολόμετρο λέιζερ RENISHAW και άλλος εξοπλισμός δοκιμών ακριβείας παγκόσμιας ποιότητας χρησιμοποιούνται για τη διασφάλιση του ακριβούς ελέγχου των λεπτομερειών εργαλειομηχανών.
2. Ποιες είναι οι συγκεκριμένες διαδικασίες προϊόντων σας;
Το κρεβάτι εργαλειομηχανών, η σέλα, το τραπέζι, η στήλη, το κεφάλι και άλλα κύρια προϊόντα χύτευσης είναι κατασκευασμένα από χυτοσίδηρο και ρητίνη και υποβάλλονται σε επεξεργασία μέσω πολλαπλών διαδικασιών γήρανσης για να γίνει η εργαλειομηχανή εξαιρετικά άκαμπτη και σταθερή. Η ράγα οδήγησης της εργαλειομηχανής υιοθετεί μια ορθογώνια συρόμενη ράγα οδήγησης και η επιφάνεια οδηγού υποβάλλεται σε επεξεργασία σκλήρυνσης υψηλής συχνότητας και αλέθεται από μια μηχανή λείανσης σιδηροτροχιών οδηγών. Έχει καλή διατήρηση της ακρίβειας. Η ράγα οδήγησης είναι στερεωμένη με αντιφθορικό φύλλο, το οποίο έχει μικρό συντελεστή τριβής και ισχυρή φέρουσα ικανότητα.
