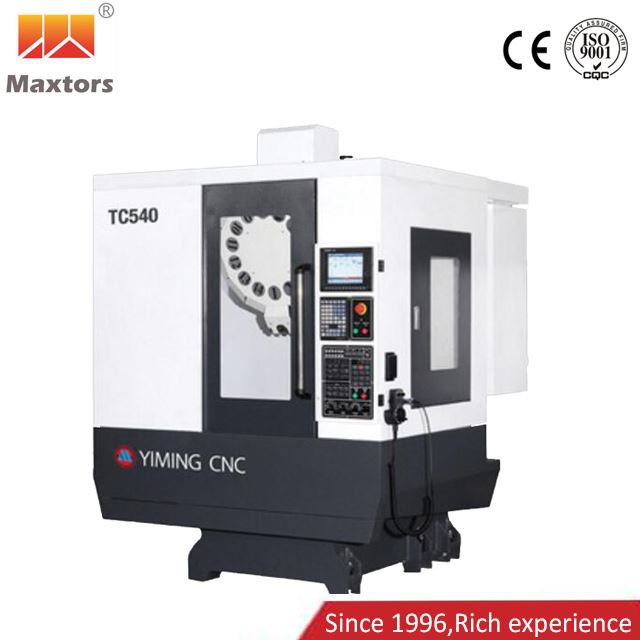

CNC Tapping and Drilling Center

3 άξονες, 4 άξονες, 5 άξονες CNC γεώτρηση και κέντρο κρούσης

TC-540/TC-640/TC-750/TC-1000



Εισαγωγή Προϊόντος

Το CNC Tapping and Drilling Center είναι ένα αναλυτικό όργανο που χρησιμοποιείται στον τομέα της μηχανολογίας. Είναι μια εργαλειομηχανή που βελτιώνει την παραγωγική απόδοση σε μεγαλύτερο βαθμό στην επεξεργασία κατά παρτίδες εξαρτημάτων και εξαρτημάτων σε διάφορους τομείς όπως αυτοκίνητα, δίτροχες μοτοσυκλέτες και εξοπλισμός που σχετίζεται με την πληροφορική. Όχι μόνο καθιστά δυνατή την επεξεργασία κρούσης, ακόμη και την επεξεργασία μηχανών φρεζαρίσματος και την επεξεργασία γεώτρησης ακριβείας, αλλά φτάνει ακόμη και σε υψηλότερο επίπεδο όσον αφορά την παραγωγικότητα, την ικανότητα επεξεργασίας και την αξιοπιστία.



Είδος	Μονάδα	TC-540	TC-640	TC-750	TC-1000
Τραπέζι εργασίας
Μέγεθος τραπεζιού εργασίας	mm	650×400	700×420	900×420	1100×500
Max.Loading on Table	ΚΙΛΟ	250	250	300	400
T-Slot	mm	3-14×125	3-14×125	3-14×125	3-14×125
Ταξίδι
XYZ Travel	mm	500×400×300	600×400×300	700×500×330	1000×500×330
Ατρακτικός μύτης στο τραπέζι	mm	150-450	150-450	150-480	150-480
Σύστημα Τροφοδοσίας
Ελεγκτής CNC		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ Rapid Feed	m/min	48	48	48	48
Τροφοδοσία κοπής	m/min	10	10	10	10
Περιοδικό ATC/Tool
Χωρητικότητα εργαλείου		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Μέγιστο βάρος εργαλείου	ΚΙΛΟ	3	3	3	3
Max.Tool Dia.	mm	⌀80	⌀80	⌀80	⌀80
Μέγιστο μήκος εργαλείου	mm	250	250	250	250
Εργαλείο Επιλογή μεθόδου		Τυχαίος	Τυχαίος	Τυχαίος	Τυχαίος
Ακρίβεια
Ακρίβεια τοποθέτησης	mm	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Ακρίβεια επανατοποθέτησης	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Ατρακτος
Ταχύτητα ατράκτου	σ.α.λ	12000 (15000/20000 Επιλογ.)	12000 (15000/20000 Επιλογ.)	12000 (15000/20000 Επιλογ.)	12000 (15000/20000 Επιλογ.)
Κώνος ατράκτου		BT30	BT30	BT30	BT30
Κινητήρας ατράκτου	KW	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Απαιτήσεις ισχύος	KVA	15	15	25	25
Μέγεθος Μηχανής
Αποτύπωμα μηχανής	mm	2200×1600	2300×1800	2400×2200	2700×2200
Ύψος μηχανής	mm	2900	3000	3200	3200
Βάρος μηχανής	ΚΙΛΟ	3000	3800	5200	6200





Κύρια χαρακτηριστικά

Ένα τέτοιο κέντρο λήψης cnc έχει τα ακόλουθα χαρακτηριστικά:

1. το θεμέλιο, η στήλη, το κύριο κιβώτιο άξονα, το σταυρό συρόμενο τραπέζι, το τραπέζι εργασίας και άλλα μέρη σχεδιάστηκαν με τεχνολογία χύτευσης υψηλής αντοχής.

2. η εσωτερική μεταλλογραφική δομή είναι πολύ σταθερή.

3. τα μέρη χύτευσης δείχνουν ορθολογική σύνθεση γεωμετρίας μέσω κινητικής εργαλειομηχανής και ανάλυσης πεπερασμένων στοιχείων.

4. τα βασικά μέρη έχουν υψηλή ατσάλινη φύση συναρμολογώντας με την ενισχυτική νεύρωση.

5. με το φαρδύ θεμέλιο, τη στήλη κοιλότητας σε σχήμα κουτιού, τη διεύρυνση και επιμήκυνση της συρόμενης βάσης και τον προηγμένο σχεδιασμό της μηχανικής των υλικών, μπορεί να εξασφαλιστεί η χωρητικότητα βάρους.

6. Άξονας υψηλής ταχύτητας και υψηλής ακρίβειας, μέγ. μπορεί να είναι 24000 rpm:

7. Πρότυπο CE και Πιστοποιητικό CE.



Η υπηρεσία μας

Εγκατάσταση:

Ο πωλητής θα στείλει έναν μηχανικό στη χώρα του αγοραστή για εγκατάσταση, θέση σε λειτουργία και εκπαίδευση. Ο αγοραστής είναι υπεύθυνος να παρέχει όλο τον απαραίτητο εξοπλισμό για το χειρισμό και την ανύψωση των εξαρτημάτων του μηχανήματος πριν οι μηχανικοί του πωλητή πάνε στο εργοστάσιο του αγοραστή. Επιπλέον, ο αγοραστής θα πρέπει να παρέχει στους εργαζόμενους υποστήριξη στις δραστηριότητες εγκατάστασης, υπό την επίβλεψη των μηχανικών του πωλητή.



Επιτροπή:

Ο Προμηθευτής θα πρέπει να δώσει σχέδια και άλλες λεπτομέρειες του υλικού/προετοιμασίας που απαιτούνται για την εγκατάσταση μηχανημάτων, τα οποία ο αγοραστής πρέπει να προετοιμάσει και να διατηρήσει έτοιμη πριν το μηχάνημα φτάσει στο εργοστάσιο του αγοραστή. Η εγκατάσταση και η θέση σε λειτουργία μπορούν να ολοκληρωθούν εντός 10-15 ημερών για το παραπάνω μηχάνημα γενικά.



Δημοφιλείς Ετικέτες: cnc κέντρο στρόφιγγας και διάτρησης
