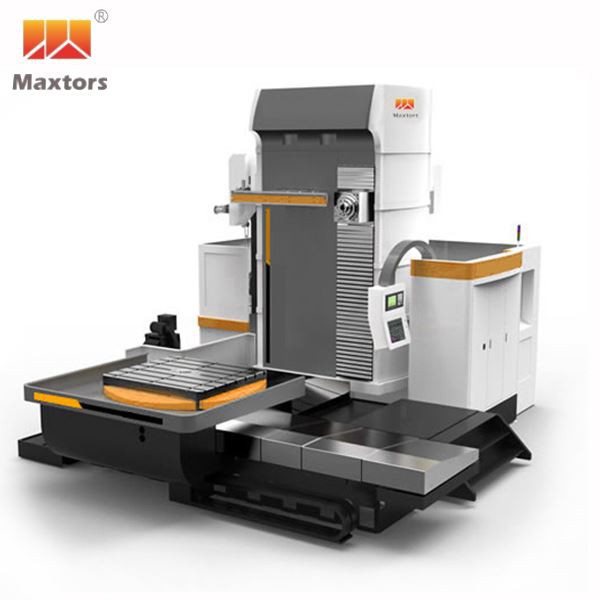

CNC Boring Miller

Το CNC Boring Miller είναι ένας αυτόματος εξοπλισμός επεξεργασίας που αναπτύχθηκε με βάση τις γενικές μηχανές φρεζαρίσματος.

Αποστολή ερώτησής

Εισαγωγή Προϊόντος

Ο μύλος διάτρησης CNC είναι ένας αυτόματος εξοπλισμός επεξεργασίας που αναπτύχθηκε με βάση συνηθισμένες μηχανές φρεζαρίσματος. Η τεχνολογία επεξεργασίας των δύο είναι βασικά η ίδια και η δομή είναι επίσης κάπως παρόμοια. Ο εξοπλισμός έχει δύο τύπους χωρίς γεμιστήρα εργαλείων και με γεμιστήρα εργαλείων. Μεταξύ αυτών, ο τύπος με γεμιστήρα εργαλείων ονομάζεται και κέντρο κατεργασίας. Ο εξοπλισμός διατίθεται σε οριζόντια ή διπλή στήλη, μπορείτε να επιλέξετε διαφορετικά μεγέθη και τύπους ανάλογα με τις ανάγκες σας. Μπορεί να χρησιμοποιηθεί αποτελεσματικά για τη μηχανή εξαρτημάτων, καλουπιών και χυτών διαφόρων μεγεθών για τη μείωση του κόστους παραγωγής και την αύξηση της οικονομίας.

Χαρακτηριστικά Προϊόντος

Ο τρυπητής CNC μπορεί να επεξεργαστεί προσαρμόσιμα και εύκαμπτα μέρη και έχει υψηλή απόδοση παραγωγής. Για εξαρτήματα με περίπλοκα περιγράμματα ή διαστάσεις που είναι δύσκολο να επεξεργαστούν με συνηθισμένα μηχανήματα, μπορεί επίσης να ολοκληρωθεί εύκολα επειδή μετά από μία σύσφιξη και τοποθέτηση, ο εξοπλισμός μπορεί να επεξεργαστεί μέρη που απαιτούν επεξεργασία πολλαπλών διεργασιών. Ο εξοπλισμός όχι μόνο έχει υψηλή ακρίβεια επεξεργασίας και αξιόπιστη ποιότητα επεξεργασίας, αλλά μπορεί επίσης να αποφύγει αποτελεσματικά σφάλματα λειτουργίας που προκαλούνται από ανθρώπινους παράγοντες. Χάρη στον υψηλό βαθμό αυτοματοποίησης της παραγωγής, μπορεί να μειώσει σημαντικά την ένταση εργασίας των χειριστών.

Προσδιορισμός προϊόντος

Μοντέλο	Μονάδα	MHBM110	MHBM110A	MHBM110B	MHBM130
Ταξίδι
X Travel (Τυπικό)	mm	2500	2500	2500	2000
X Travel (Προαιρετικό)	mm			3000/3500	2500/3000/3500
Y Travel (Τυπικό)	mm	1800	1800	2200	2200
Y Travel (Προαιρετικό)	mm				2600
Z Travel (Τυπικό)	mm	1500	1500	1500/2000 (Βλ.)	1500/2000 (Βλ.)
W Travel (Τυπικό)	mm	400	550	550	700
Ατρακτος
Επιφάνεια ατράκτου από το κέντρο στην επιφάνεια του τραπεζιού	μμ	0~1800	0~1800	0~2200	0~2200
Spindle Nose to Table Center	μμ	100~2000	150~2200	150~2200	-40~2160
Άτρακτο διά.	mm	110	110	110	130
Κώνος ατράκτου		ISO50	ISO50	ISO50	ISO50
Ταχύτητα άξονα (Τυπική)	σ.α.λ./λεπτό	35~3500	35~3500	35~3500	35~3000
Spindle Speed Shift		2 Βάρδιες	2 Βάρδιες	2 Βάρδιες	2 Βάρδιες
Μέθοδος Οδήγησης		Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων
Τραπέζι εργασίας
Μέγεθος τραπεζιού εργασίας (προαιρετικό)	mm	1250×1250		1400×1600	1400×1600 (1600×1800)
Γωνία ευρετηρίασης	deg	1 βαθμός (Std.)0.001 βαθμός (Επιλογή)	1 βαθμός (Std.)0.001 βαθμός (Επιλογή)	1 βαθμός (Std.)0.001 βαθμός (Επιλογή)	1 βαθμός (Std.)0.001 βαθμός (Οπ
Σημείο αναφοράς Hole Dia.	mm	60H7	60H7	140H7	Φ140H7
Μέγιστη. Φόρτωση στον πίνακα	ΚΙΛΟ	5000	6000	8000	8000/10000
T-Slot	mm	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Ακρίβεια ευρετηρίασης	δευτ	15 μοίρες	15 μοίρες	15 μοίρες	15 μοίρες
Επαναλαμβανόμενη ακρίβεια τοποθέτησης	δευτ	4"	4"	4"	4"
Ακρίβεια κωδικοποιητή	δευτ	±5"	±5"	±5"	±5"
Μέθοδος Οδήγησης
Άξονας XYZ		Απευθείας	Απευθείας	Απευθείας	Απευθείας
Άξονας W		Τύπος ζώνης	Τύπος ζώνης	Τύπος ζώνης	Τύπος ζώνης
Αντίβαρο άξονα Υ		Μπλοκ ισορροπίας	Μπλοκ ισορροπίας	Υδραυλικός	Υδραυλικός
Ταχύτητα τροφοδοσίας
X/Y/Z/W Ταχύτητα τροφοδοσίας κοπής	m/min	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W Ταχύτητα τροφοδοσίας	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Αξονική οδήγηση
Χ Βίδα Άξονα	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Βίδα του άξονα Y	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z Axis Ballscrew	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Άξονας Βίδα	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
Περιοδικό ATC/Tool (Προαιρετικό)
Χωρητικότητα εργαλείων		40	40	40	60
Μέθοδος επιλογής εργαλείου		Απόλυτη τιμή	Απόλυτη τιμή	Απόλυτη τιμή	Απόλυτη τιμή
Αλλαγή τύπου εργαλείου		Τύπος βραχίονα	Τύπος βραχίονα	Τύπος βραχίονα	Τύπος βραχίονα
Τύπος κορμού εργαλείου		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Μέγιστη. Βάρος εργαλείου	ΚΙΛΟ	25	25	25	25
Μέγιστη. Μήκος εργαλείου	mm	500	500	500	500
Μέγιστη. Εργαλείο Dia. (Αρ. Παρακείμενο)	mm	125/250	125/250	125/250	Φ125/250
Άξονας & Μοτέρ
Κινητήρας ατράκτου	KW	FANUC 15/18.5	FANUC 15/18.5	FANUC 15/18.5	FANUC 22/30
Spindle Max. Ροπή	Nm	787/965	787/965	787/965	3002/4093
Ακρίβεια
Ακρίβεια τοποθέτησης	mm	±0.010	±0.010	±0.010	±0.010
Επαναλαμβανόμενη ακρίβεια τοποθέτησης	mm	±0.005	±0.005	±0.005	±0.005
Οι υπολοιποι
Ζητείται πίεση αέρα	kgf/cm²	6	6	6	6
Ζητείται ισχύς	KVA	45	45	55	85
Χωρητικότητα δεξαμενής νερού	L	315	315	315	315
Ιχνος
Μήκος	mm	5430	5430	5970	7970
Πλάτος	mm	6450	6450	6080	6080
Υψος	mm	4590	4590	4990	4790
Βάρος	ΚΙΛΟ	33000	33500	34000	40000

Μοντέλο	Μονάδα	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Ταξίδι
X Travel (Τυπικό)	mm	2500	2000	3500	4500
X Travel (Προαιρετικό)	mm	3000/3500	2500/3000/3500	4500/5500	5500
Y Travel (Τυπικό)	mm	2200	2200	2600	3500
Y Travel (Προαιρετικό)	mm		2600	3500
Z Travel (Τυπικό)	mm	1500/2000 (Βλ.)	1500/2000 (Βλ.)	1500/2000 (Βλ.)	2000/2500 (Βλ.)
W Travel (Τυπικό)	mm	550	700	700	700
Ατρακτος
Επιφάνεια ατράκτου από το κέντρο στην επιφάνεια του τραπεζιού	μμ	0~2200	0~2200	0~2600	0~3500
Spindle Nose to Table Center	μμ	150~2200	-40~2160	100~2300	200~2900
Άτρακτο διά.	mm	110	130	130	130
Κώνος ατράκτου		ISO50	ISO50	ISO50	ISO50
Ταχύτητα άξονα (Τυπική)	σ.α.λ./λεπτό	35~3500	35~3000	35~3000	35~3000
Spindle Speed Shift		2 Βάρδιες	2 Βάρδιες	2 Βάρδιες	2 Βάρδιες
Μέθοδος Οδήγησης		Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων	Κιβώτιο ταχυτήτων
Τραπέζι εργασίας
Μέγεθος τραπεζιού εργασίας (προαιρετικό)	mm	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Γωνία ευρετηρίασης	deg	1 βαθμός (Std.)0.001 βαθμός (Επιλογή)	1 βαθμός (Std.)0.001 βαθμός (Οπ	1 βαθμός (Std.)0.001 βαθμός (Οπ	1 βαθμός (Std.)0.001 βαθμός (Οπ
Σημείο αναφοράς Hole Dia.	mm	140H7	Φ140H7	330H7	330H7
Μέγιστη. Φόρτωση στον πίνακα	ΚΙΛΟ	8000	8000/10000	15000/20000	20000/25000
T-Slot	mm	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Ακρίβεια ευρετηρίασης	δευτ	15 μοίρες	15 μοίρες	15 μοίρες	15 μοίρες
Επαναλαμβανόμενη ακρίβεια τοποθέτησης	δευτ	4"	4"	4"	4"
Ακρίβεια κωδικοποιητή	δευτ	±5"	±5"	±5"	±5"
Μέθοδος Οδήγησης
Άξονας XYZ		Απευθείας	Απευθείας	Απευθείας	Απευθείας
Άξονας W		Τύπος ζώνης	Τύπος ζώνης	Τύπος ζώνης	Τύπος ζώνης
Αντίβαρο άξονα Υ		Υδραυλικός	Υδραυλικός	Υδραυλικός	Υδραυλικός
Ταχύτητα τροφοδοσίας
X/Y/Z/W Ταχύτητα τροφοδοσίας κοπής	m/min	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W Ταχύτητα τροφοδοσίας	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Αξονική οδήγηση
Χ Βίδα Άξονα	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Βίδα του άξονα Y	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z Axis Ballscrew	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Άξονας Βίδα	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
Περιοδικό ATC/Tool (Προαιρετικό)
Χωρητικότητα εργαλείων		40	60	60	60
Μέθοδος επιλογής εργαλείου		Απόλυτη τιμή	Απόλυτη τιμή	Απόλυτη τιμή	Απόλυτη τιμή
Αλλαγή τύπου εργαλείου		Τύπος βραχίονα	Τύπος βραχίονα	Τύπος βραχίονα	Τύπος βραχίονα
Τύπος κορμού εργαλείου		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Μέγιστη. Βάρος εργαλείου	ΚΙΛΟ	25	25	25	25
Μέγιστη. Μήκος εργαλείου	mm	500	500	500	500
Μέγιστη. Εργαλείο Dia. (Αρ. Παρακείμενο)	mm	125/250	Φ125/250	Φ125/250	Φ125/250
Άξονας & Μοτέρ
Κινητήρας ατράκτου	KW	FANUC 15/18.5	FANUC 22/30	FANUC 22/30	FANUC 22/30
Spindle Max. Ροπή	Nm	787/965	3002/4093	3002/4093	3002/4093
Ακρίβεια

14 VMC Linear Feature

Τυπική διαμόρφωση

● Κάθετος τύπος

● Άξονας BT40 8000rpm

● Spindle Oil Chiller

● Σύστημα ακροφυσίων ψυκτικού μέσου άξονα

● Γραμμικές ράγες άξονα XYZ

● Σερβοκινητήρας άξονα XYZ

● Πλήρως κλειστό προστατευτικό εκτόξευσης

● Ηλεκτρικός εναλλάκτης θερμότητας ντουλαπιού

● Διεπαφή μεταφοράς δεδομένων

● Αυτόματο σύστημα λίπανσης

● Σύστημα ψυκτικού υγρού κοπής

● Λάμπα εργασίας LED

● Λυχνία λήξης προγράμματος

● Φορητός ηλεκτρονικός χειροτροχός (MPG)

● Μπουλόνια και μπλοκ ισοπέδωσης

● Σύστημα εκτόξευσης αέρα κοπής

● Εγχειρίδιο CNC & Εγχειρίδιο λειτουργίας

● Σύστημα ψυκτικού καθαρισμού με τσιπ

● Δεξαμενή νερού

● Πόρτα ασφαλείας

● Μετασχηματιστής (Σύμφωνα με την τοπική τάση)

● Ελεγκτής Mitsubishi CNC

Προαιρετική διαμόρφωση

○BT/ISO/HSK-A63 10000~30000rpm Άξονας

○Coolant Through Spindle (CTS)

○Σύστημα ATC/Tool Magazine

○Ηλεκτρολογικό ντουλάπι AC

○Σύστημα Chip Conveyor τύπου βίδας

○Σύστημα Chip Conveyor τύπου αλυσίδας

○Το περιστροφικό τραπέζι 4ου άξονα

○Ο 5ος άξονας Ανακλινόμενο & Περιστροφικό τραπέζι

○Γραμμική Κλίμακα

○Auto.Tool Σύστημα μέτρησης

○Auto.Σύστημα μέτρησης τεμαχίου εργασίας

○Σήμα CE

○Ανύψωση στήλης μηχανής

○Ελεγκτής CNC LNC/Syntec

○Ελεγκτής CNC FANUC/Siemens/Heidenhain

○Άλλες Επιλογές όπως ζητήθηκε
